Грейфер для лома – грузозахватное навесное устройство с поворотными челюстями, с помощью которого выполняются разгрузочно-погрузочные работы. Для эффективной погрузки и разгрузки металлолома на складах используются многолепестковые грейферы (от 3 до 6 челюстей). Наиболее популярными для работы с металлоломом считаются пятилепестковые модификации, обеспечивающие максимальный захват грузов. Применяется грейфер для лома с манипуляторами, экскаваторами, перегружателями, грузоподъемными кранами и другой специализированной техникой.
Виды грейферов
Приводные навесные грейферы в зависимости от привода и типа рабочего механизма бывают:
- моторные агрегаты — работают от двигателя специализированной машины;
- пневматические устройства — требуют при наличие пневмосети (воздушной сети);
- гидравлические оборудования — функционируют от энергии производимой гидравлической системой спецтехники;
- электрические навесные грузозахваты — приводятся в движения от насоса (располагается в верхней части устройства), который питается от электричества.
Наиболее востребованы при работе с металлоломом гидравлические грейферы, так как они:
- мощные;
- легко управляемые;
- высокопроизводительны;
- имеют возможность монтажа роторной установки.
Многолепестковые грейферы подразделяются в зависимости от количества челюстей:
- 4-х лепестковые;
- 5-ти лепестковые;
- 6-ти лепестковые;
Типы конструкций
- открытые – в форме узких щупалец, что позволяет проще работать с наиболее крупными объектами (перевалка крупногабаритного материала: камня, металлолома);
- полузакрытые – в форме расширяющихся книзу лепестков, плотно соединяющихся внизу, но с неширокими отверстиями в верхней части (универсальный тип для перевалки как крупной, так и средней фракции камней или металлолома);
- закрытые – в форме широких лепестков, образующих плотное соединение при смыкании челюстей (перевалка мелкой фракции: стружка металлолома, древесные опилки и другие мелкодисперсные субстанции, которые при перемещении могут распыляться в воздухе).

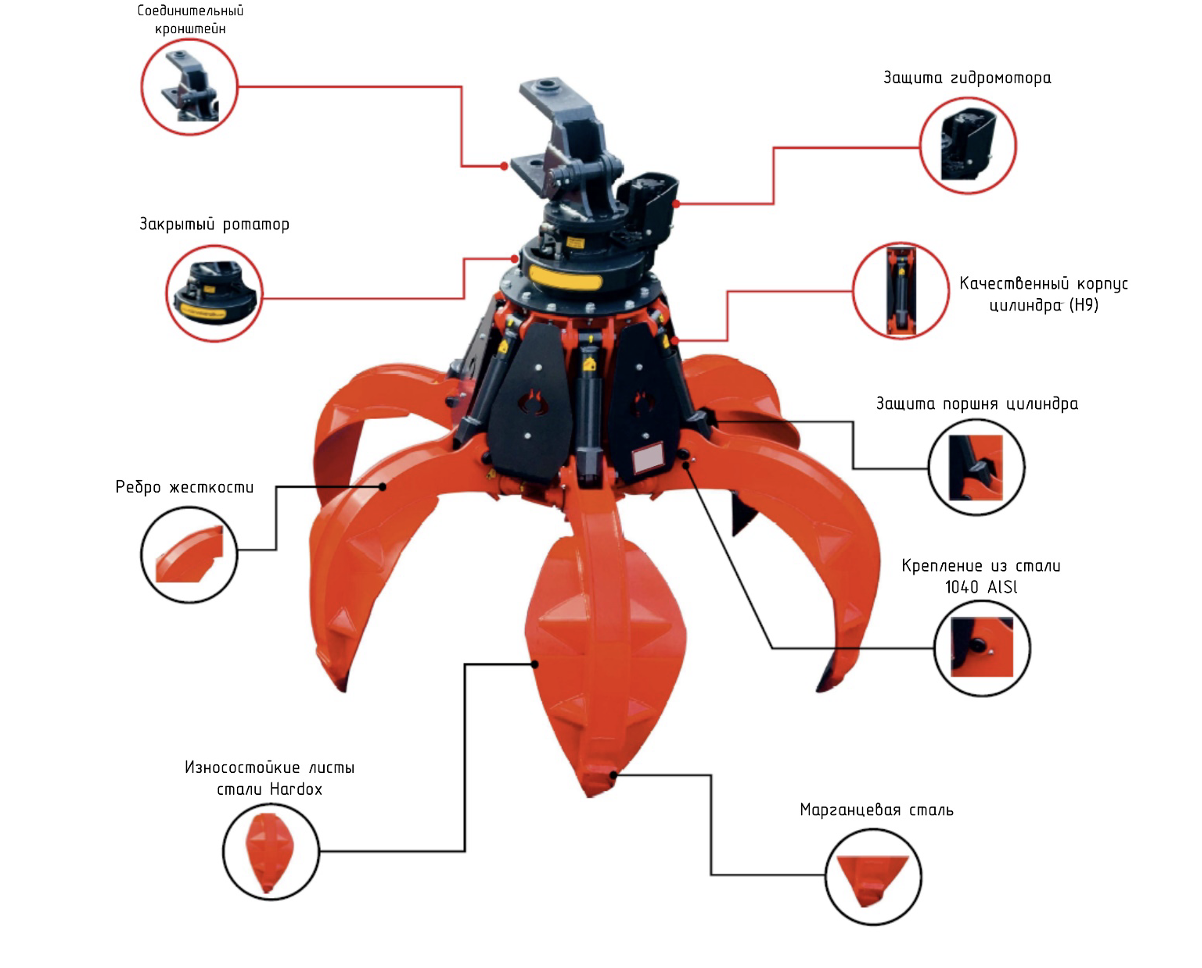

Гидравлические грейферы обладают общей для большинства видов конструктивной основой, включающей в себя соединительный кронштейн, челюсти, гидроцилиндры и ротатор.
Соединительный кронштейн («серьга») выполняется из высокопрочных материалов на современном европейском оборудовании с применением технологии лазерной резки.
Ротатор используется для осуществления вращения грейфера на 360 градусов. Это значительно упрощает работу оператора на экскаваторе при погрузке/разгрузке вагонов, самосвалов и т.д., а следовательно, повышает производительность спецтехники ввиду экономии времени. Если неправильно выбрать ротатор, то это может привести к поломке дорогостоящего узла грейфера и спровоцировать выход из строя навесного оборудования. Закрытая конструкция механизма ротатора позволяет защитить его от механических повреждений и загрязнения, что значительно увеличивает срок службы ротатора и грейфера в целом.
Челюсти грейфера являются органом захвата груза. Угол между челюстями может составлять от 45 до 1200 в зависимости от их количества. Существуют грейферы с симметричным и асимметричным расположением челюстей.
Выполняются челюсти из листов высокопрочной износостойкой легированной горячекатанной шведской стали Hardox 450 с твёрдостью 450 HBW, предназначенной для условий, в которых предъявляются особые требования к износостойкости в сочетании с хорошими свойствами холодной гибки.
Преимущества стали Hardox 450:
- высокая прочность и стойкость к износу;
- высокая твердость по всей поверхности;
- ударная вязкость;
- легкость обработки;
- возможность использования при высоких и низких температурных режимах;
- долговечность.
Плюсы для конечного потребителя заключаются в том, что значительно продлевается срок эксплуатации ответственных узлов и механизмов, сохраняется внешний вид и геометрия деталей, уменьшается вес конструкции, но ее надежность сохраняется.
Рёбра жесткости позволяют увеличить прочность челюстей изгибу и слому без изменения их толщины, что значительно увеличивает срок службы оборудования, а также удешевляет и облегчает конструкцию грейфера.
Нижняя часть челюсти производится с использованием марганцевой стали, применяющейся в горнодобывающей и железнодорожной промышленности, где необходима высокая прочность металла. Марганцевая сталь, также называемая сталью Mangalloy или Hadfield, представляет собой легированную сталь, которая содержит от 0,8 до 1,25% углерода и от 11 до 15% марганца. Марганцевая сталь представляет собой немагнитную сталь с исключительными противоизносными свойствами, высокой стойкостью к истиранию, высокой ударной вязкостью, высокой прочностью на растяжение и умеренным пределом текучести. Материал достигает трехкратной твердости поверхности в условиях удара без какого-либо увеличения хрупкости. По сравнению с углеродистой сталью марганцевая намного прочнее при нагревании, дольше противостоит ударам и менее устойчива к истиранию.
Крепление челюсти производится с использованием пальцев из среднеуглеродистой стали AISI 1040 с пределом прочности в 620 МПа (около 6000 кг/см2). Преимуществами данного материала являются высокая прочность на разрыв и ударная вязкость. Обеспечивает максимальную стойкость в атмосфере с повышенной влажностью, предотвращая появление ржавчины и язв на поверхности материала. Кроме того, он устойчив к большинству агрессивных агентов, таких как растворы кислот, щелочей и соляные туманы.
Гидроцилиндры, исполненные из высококачественных материалов, расположены вертикально и служат для управления челюстями грейфера. Именно за счет гидроцилиндров происходит сжатие и разжатие челюстей грейфера. Управляться гидроцилиндры могут как собственной гидравлической системой, так и гидравлической системой спецтехники. Гидронасос, обеспечивающий прохождение жидкости через шланги и ее воздействие на поршень гидроцилиндра, также расположен на самом грейфере, что увеличивает скорость работы. Гидроцилиндр, его составляющие части и гидромотор обладают защитой от механического воздействия, что также позволяет увеличить срок службы грейфера.
Технические характеристики
Грейферы обладают следующими техническими характеристиками, определяющими спецификацию его использования:
- Объем
- Собственный вес
- Тип привода
- Рабочее давление
- Давление закрытия челюстей
- Угол вращения
- Количество челюстей
- Материал исполнения челюстей

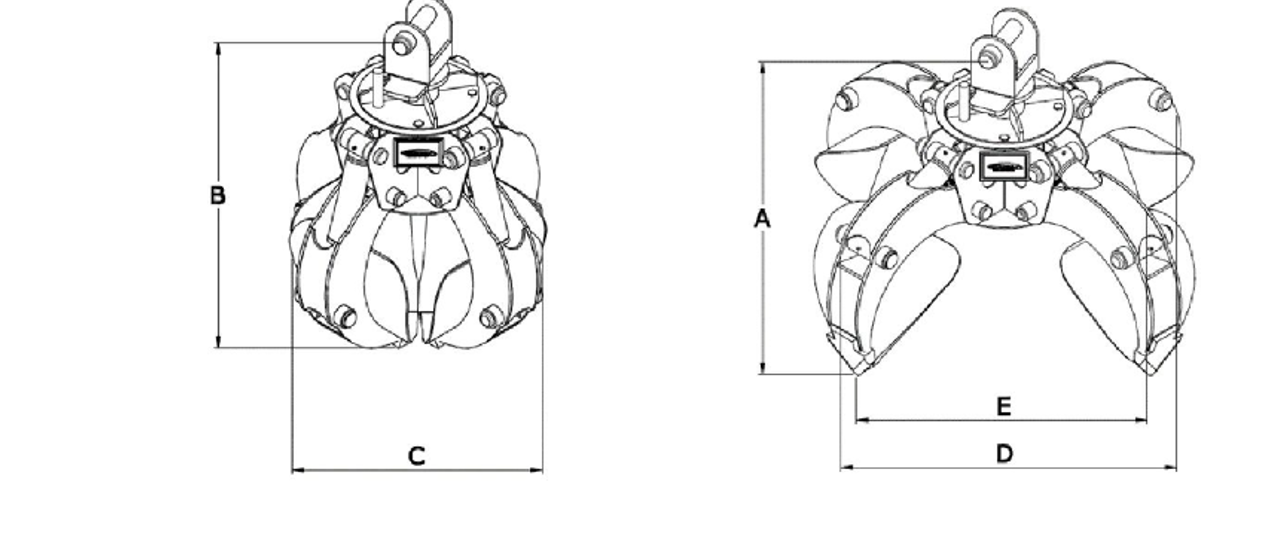

Одной из важных характеристик являются размеры грейфера, что может повлиять на возможность использования с различными ёмкостями:
- Высота в раскрытом положении (A);
- Высота в закрытом положении (B);
- Ширина в закрытом положении (C);
- Максимальное раскрытие челюстей (D);
- Ширина в раскрытом положении (E).
Принцип работы
Многолепестковый грейфер устанавливается на оголовке стрелы на шарниры, что повышает скорость погрузки и разгрузки. Принцип работы гидравлического грейфера основан на применении захвата с открывающимися челюстями, с помощью которых можно захватывать различные виды материалов и выполнять манипуляции с ними: грейфер опускается в раскрытом положении на груз, который необходимо поднять, после чего гидравлическая система смыкает челюсти, и можно произвести выгрузку содержимого в необходимом месте.
Особенности установки
Если на перегружатель грейфер монтируется без дополнительных доработок, то на экскаватор необходима установка гидроразводки. Для работы грейфера на экскаваторе требуется четырехходовая гидроразводка (линия на вращение и на сжатие-разжатие челюстей). Данную гидроразводку можно без проблем установить на любой экскаватор.
Необходимо учесть, что данная доработка экскаватора не заменит перегружатель в полной форме, так как в последнем предусмотрены еще дополнительные функции, которые облегчают перевалку материала: подъем кабины, геометрические и конструктивные параметры рабочего оборудования перегружателя.
Выбор грейфера
Выбор грейфера начинается с определения класса техники в «весовой категории», т.е. класс техники. Чтобы обеспечить идеальную посадку, необходимо учитывать объем грейфера в закрытом состоянии и его полезную площадь захвата.
Важным критерием при выборе грейфера является его объем. Необходимо учитывать, что если превышен допустимый объем грейфера для определенной грузоподъемности спецтехники, то это может повлечь за собой опрокидывание экскаватора, а также раннее изнашивание узлов и деталей навесного оборудования. Напротив, если выбран грейфер меньшего объема, чем нужно, то это приведет к снижению производительности спецтехники.
Кроме того, важно не забывать, что габариты грейфера не должны превосходить размеры емкости, в которые будет осуществляться погрузка. Например, при погрузке-разгрузке вагонов важно, чтобы навесное оборудование поместилось в полувагон и не нанесло повреждения составу.
